অতিস্বনক পরিদর্শন জন্য দ্রুত পরিবর্তন কোণ মরীচি প্রোব

যখন বিনিময়যোগ্য ওয়েজগুলির সাথে ব্যবহার করা হয়, তখন বিচ্ছিন্নযোগ্য একক ক্রিস্টাল প্রোব উপাদানের মধ্যে প্রতিসৃত তরঙ্গ (শিয়ার ওয়েভ বা অনুদৈর্ঘ্য তরঙ্গ) প্রেরণ করে। এই কনফিগারেশনটি সাধারণত ঢালাই অখণ্ডতা পরীক্ষার জন্য ব্যবহৃত হয়। এই ডিজাইনটি সহজে সামনে এবং পিছনের স্ক্যান করার অনুমতি দেয় এবং পৃষ্ঠের কাছাকাছি সনাক্তকরণের দক্ষতা উন্নত করে।

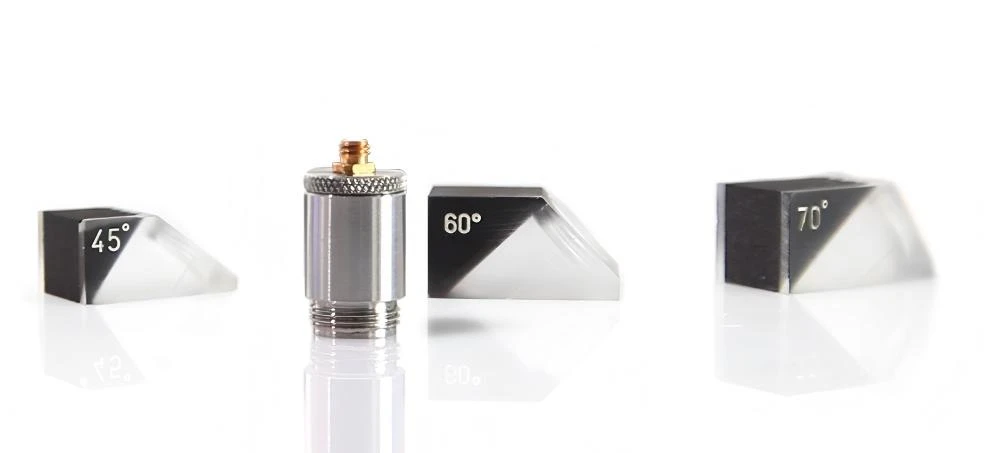

বিচ্ছিন্নযোগ্য প্রোব একটি প্রোব এবং একটি কীলক নিয়ে গঠিত, যা পৃথক উপাদান হিসাবে আলাদা করা যেতে পারে। প্রতিসরণ নীতি ব্যবহার করে, মোড রূপান্তর দুটি মিডিয়ার মধ্যে ইন্টারফেসে ঘটে, যা পরীক্ষার ওয়ার্কপিসে প্রতিসৃত ট্রান্সভার্স বা অনুদৈর্ঘ্য তরঙ্গ তৈরি করে। একটি সাধারণ পরিদর্শনে, শব্দ রশ্মি উত্পন্ন কোণে ওয়ার্কপিসের নীচের পৃষ্ঠে নীচের দিকে প্রচার করে এবং তারপরে একই কোণে উপরের দিকে প্রতিফলিত হয়। প্রোবটিকে সামনে এবং পিছনে সরানোর মাধ্যমে, সাউন্ড বিম ওয়েল্ড সিমের পুরো উচ্চতা স্ক্যান করতে পারে। এই স্ক্যানিং ক্রিয়াটি পুরো ওয়েল্ড ভলিউম পরিদর্শন করতে পারে এবং ফিউশন লাইন বরাবর এবং ওয়েল্ড ভলিউমের মধ্যে বিচ্ছিন্নতা সনাক্ত করতে পারে।

নিম্নলিখিত উদাহরণে, সাউন্ড বিমটি পিছনে প্রতিফলিত না করে একটি যোগ্য জোড়ের মধ্য দিয়ে যায়, তাই স্ক্রিনে কোনও ত্রুটির ইঙ্গিত থাকবে না। অন্যান্য চিত্রগুলিতে, ঢালাইয়ের ক্ষেত্রে বিচ্ছিন্নতা শব্দ রশ্মির শক্তিশালী প্রতিফলন ঘটাতে পারে এবং ত্রুটিযুক্ত এলাকাটি একটি লাল গ্রিড দ্বারা হাইলাইট করা হয়।

1. একটি 304 স্টেইনলেস স্টীল শেল সহ ডিজাইনে একটি স্ক্রু গ্রহণ করা।
2. অসামান্য পরিধান প্রতিরোধের সাথে মিলিত গোলমাল অনুপাতের কর্মক্ষমতা-এর জন্য চমৎকার সংকেত।
3. কীলক ব্লক সর্বোচ্চ কার্যকারিতা অর্জন এবং তার সেবা জীবন প্রসারিত প্রতিস্থাপিত করা যেতে পারে.
4. আল্ট্রাসাউন্ডের তাত্ত্বিক পরিসরের মধ্যে যেকোন প্রতিসরণ কোণ অর্জনের জন্য ব্যবহারকারীরা প্রয়োজন অনুযায়ী wedges কাস্টমাইজ করতে পারেন।
5. সারফেস ডিজাইন ওয়ার্কপিস পৃষ্ঠের সাথে সর্বোত্তম সংযোগ নিশ্চিত করে।
6. ASTM টেস্টিং রিপোর্ট সমর্থন করুন

• ত্রুটি সনাক্তকরণ এবং মাপ
• ছোট এবং পাতলা ওয়ার্কপিস সহ সাধারণ জোড় পরিদর্শন
• পাইপ, চাপ জাহাজ, স্টোরেজ ট্যাংক, টারবাইন ব্লেড
• এক্সেল, ফোরজিংস এবং কাস্টিং
• বন্ড পরীক্ষা

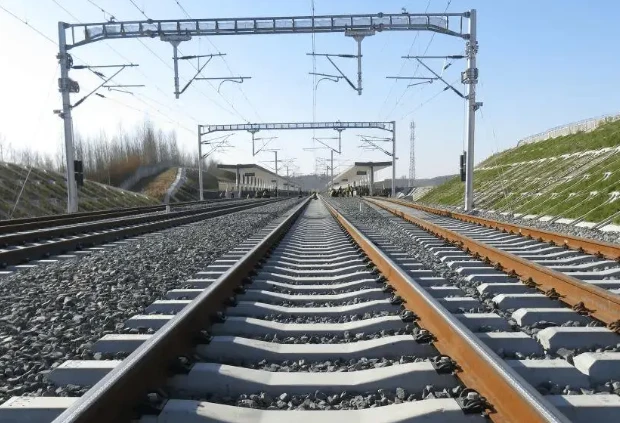

• রেলওয়ের চাকা এবং রেল
