একক-উপাদান স্ট্রেইট বিম প্রোব

ননডেস্ট্রাকটিভ টেস্টিংয়ে ব্যবহৃত ইউশি একক-ক্রিস্টাল স্ট্রেইট বিম প্রোব হল এক ধরনের অতিস্বনক প্রোব যা বৈদ্যুতিক এবং শাব্দিক শক্তি রূপান্তর করতে উপাদানের পাইজোইলেক্ট্রিক প্রভাব ব্যবহার করে। এগুলি সাধারণত পাইজোইলেকট্রিক ওয়েফার, ড্যাম্পিং ব্লক, প্রতিরক্ষামূলক ফিল্ম এবং হাউজিং দ্বারা গঠিত। একক-ক্রিস্টাল স্ট্রেইট বিম প্রোব হল অতিস্বনক টেস্টিং সিস্টেমের অন্যতম গুরুত্বপূর্ণ উপাদান এবং প্রোবের কর্মক্ষমতা সরাসরি অতিস্বনক পরীক্ষার ক্ষমতা এবং প্রভাবকে প্রভাবিত করে।

1. পাইজোইলেকট্রিক ওয়েফার

পাইজোইলেকট্রিক উপাদান হল প্রোবের মূল উপাদান, যা অতিস্বনক তরঙ্গ নির্গত করে এবং গ্রহণ করে। ওয়েফারটি পিজোইলেকট্রিক সিঙ্গেল ক্রিস্টাল দিয়ে একটি নির্দিষ্ট উপায়ে এবং একটি নির্দিষ্ট দিকে কাটা বা মেরুকরণের মাধ্যমে পাইজোইলেকট্রিক সিরামিক দিয়ে তৈরি।

2. প্রতিরক্ষামূলক ফিল্ম

একটি প্রতিরক্ষামূলক ফিল্ম সাধারণত স্ট্রেইট প্রোবের পিজোইলেক্ট্রিক উপাদানের সামনে যুক্ত করা হয়, যা পিজোইলেকট্রিক উপাদান এবং ইলেক্ট্রোডকে পরিধান এবং ক্ষতি থেকে রক্ষা করতে ব্যবহৃত হয়। প্রতিরক্ষামূলক ফিল্মের অবশ্যই ভাল পরিধান প্রতিরোধের, উচ্চ শক্তি, কম শব্দ ক্ষয়, ভাল শব্দ ব্যাপ্তিযোগ্যতা এবং উপযুক্ত বেধ থাকতে হবে। প্রতিরক্ষামূলক ছায়াছবি নরম প্রতিরক্ষামূলক ছায়াছবি এবং কঠিন প্রতিরক্ষামূলক ছায়াছবি বিভক্ত করা হয়. হার্ড প্রতিরক্ষামূলক ফিল্ম সাধারণত অ্যালুমিনা (করোন্ডাম), ধাতব শীট ইত্যাদি দিয়ে তৈরি হয়। নরম প্রতিরক্ষামূলক ফিল্ম প্রায়ই পলিয়েস্টার নরম প্লাস্টিকের তৈরি হয়।

3. স্যাঁতসেঁতে ব্লক

ড্যাম্পিং ব্লক, যা শোষণ ব্লক নামেও পরিচিত, পিজোইলেকট্রিক ওয়েফারের পিছনের অংশে লেগে থাকে এবং এর কাজ হল ওয়েফারের জড়তা কম্পন প্রতিরোধ করা এবং ওয়েফারের পিছন থেকে বিচ্ছুরিত শব্দ শক্তি শোষণ করা, যার ফলে নাড়ির প্রস্থ হ্রাস পায়। এবং বিশৃঙ্খল সংকেত হস্তক্ষেপ।

4. হাউজিং

প্রোবের হাউজিং ধাতু বা প্লাস্টিকের তৈরি, যা পুরো প্রোবের উপাদানটিকে ধরে রাখে এবং রক্ষা করে। হাউজিং একটি প্রোব তারের গ্রন্থি দিয়ে সজ্জিত, যা স্ক্রু বা সকেট বা বেয়নেট দিয়ে উপলব্ধ। হাউজিংয়ের পৃষ্ঠটি প্রোবের মডেল নম্বর এবং স্পেসিফিকেশন দিয়ে চিহ্নিত করা হয়েছে।

1. সাধারণ প্লেটের ট্রান্সভার্স ত্রুটি সনাক্তকরণ;

2. বার পরিদর্শন

3. পাইপ বেধ দিক ত্রুটি সনাক্তকরণ

4. ঢালাই এবং পরিদর্শন forging

1. লেজার লেটারিং প্রোটোটাইপ অ্যালুমিনা চিহ্নগুলিতে করা যেতে পারে;

2. গ্রাহকরা প্লাগইন অবস্থান কাস্টমাইজ করতে পারেন;

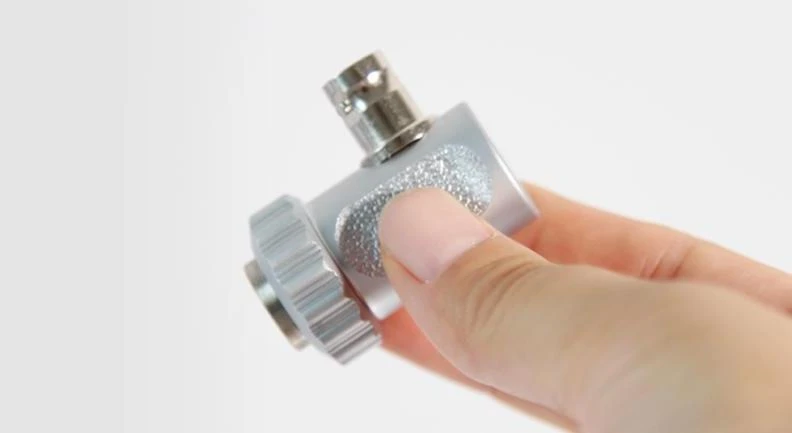

3. দস্তা-অ্যালুমিনিয়াম খাদ, ক্রোম-ধাতুপট্টাবৃত পৃষ্ঠ, এবং ergonomic অ স্লিপ আঙুল বিশ্রাম তৈরি;

4.304 স্টেইনলেস স্টীল পুরু দেয়ালযুক্ত ওয়েফার কভার;

5. Piezoelectric সিরামিক ওয়েফার;

6. হার্ড-প্রতিরক্ষামূলক ফিল্ম, কোরান্ডাম টেক্সচার, পরিধান-প্রতিরোধী উচ্চ-সংবেদনশীলতা।

কারখানা ছাড়ার আগে প্রতিটি প্রোব কঠোরভাবে পরীক্ষা করা হয় এবং একটি পরীক্ষার রিপোর্ট নিয়ে আসে। আমরা ASTM-E1065 মান অনুযায়ী প্রোব তৈরি করি এবং প্রতিটি গ্রাহককে একটি অনন্য সিরিয়াল নম্বরের সাথে সম্পর্কিত একটি পরীক্ষার রিপোর্ট প্রদান করি যা প্রতিটি প্রোবের প্রকৃত RF তরঙ্গরূপ এবং বর্ণালী রেকর্ড করে৷ প্রতিটি পরীক্ষার চার্টে কেন্দ্রের ফ্রিকোয়েন্সি, পিক ফ্রিকোয়েন্সি,{এর মতো ডেটা থাকে৷ {2}}dB আপেক্ষিক ব্যান্ডউইথ এবং পালস প্রস্থ। সার্টিফিকেটের বিষয়বস্তু খুঁজে পাওয়া যায়।
