সাধারণ পরিচিতি

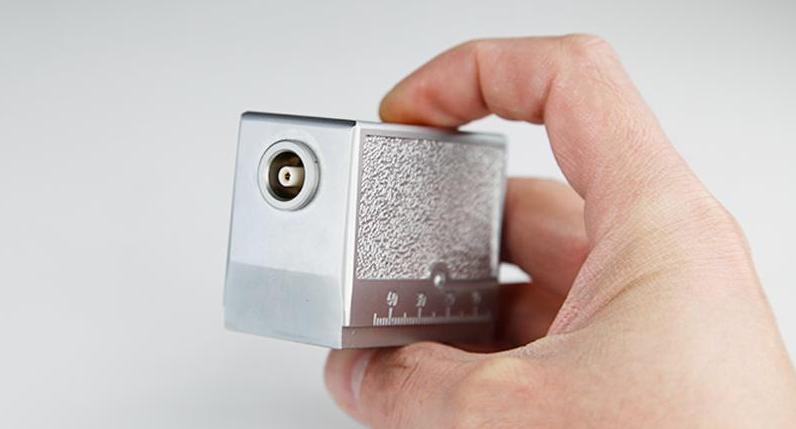

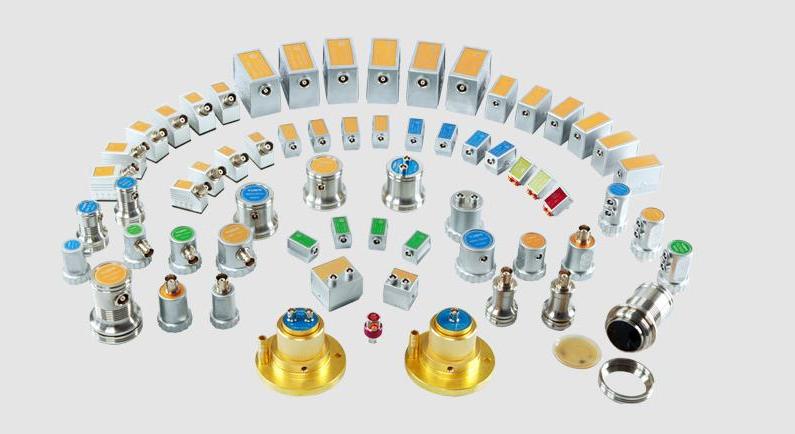

YUSHI ট্রানভার্স ওয়েভ অ্যাঙ্গেল বিম প্রোবটি ত্রুটি সনাক্তকরণ বা ঢালাই পরিদর্শনের জন্য ব্যাপকভাবে ব্যবহৃত হয়, যেমন ফাটল, গর্ত এবং ছিদ্র। অনুদৈর্ঘ্য তরঙ্গের তুলনায়, শিয়ার তরঙ্গের কম ক্ষয় এবং ছোট তরঙ্গদৈর্ঘ্য রয়েছে, যা তাদের ছোট ত্রুটি সনাক্ত করতে সক্ষম করে তোলে। YUSHI গ্রাহকদের বিভিন্ন ফ্রিকোয়েন্সি ট্রানভার্স ওয়েভ প্রোব সরবরাহ করতে পারে এবং OEM পরিষেবা সরবরাহ করতে পারে।
অপারেটিং নীতি
শিয়ার ওয়েভ তির্যক প্রোব হল একটি ট্রান্সভার্স ওয়েভ ডিটেকশন, যা প্রথম ক্রিটিক্যাল অ্যাঙ্গেল এবং দ্বিতীয় ক্রিটিক্যাল অ্যাঙ্গেলের মধ্যে একটি ঘটনা কোণ সহ একটি প্রোব এবং প্রতিসৃত তরঙ্গ হল একটি বিশুদ্ধ শিয়ার ওয়েভ, যা প্রধানত সনাক্তকরণের লম্ব ত্রুটি সনাক্ত করতে ব্যবহৃত হয়। পৃষ্ঠ বা একটি নির্দিষ্ট কোণে, এবং ঢালাই, পাইপ এবং ফোরজিংস সনাক্তকরণে ব্যাপকভাবে ব্যবহৃত হয়
কেন ইউশি ট্রানভার্স ওয়েভ প্রোব বেশি সংবেদনশীল?
● যৌগিক উপকরণ দিয়ে তৈরি পাইজোইলেকট্রিক ওয়েফার গ্রহণ করুন
● নির্বাচনযোগ্য সংযোগকারী
● সারফেস অ্যানোডিক জারণ প্রক্রিয়া
● PMMA- পরিধানযোগ্য প্রোব ওয়েজ
ট্রানভার্স ওয়েভ প্রোবের প্রয়োগ
সাধারণ ঢালাই ফাটল পরিদর্শন
পাইপলাইন, চাপ জাহাজ
এক্সেল, ঢালাই, ফরজিং
রেলওয়ের চাকা এবং রেল
পাম্প, ভালভ হাতা
টারবাইন ব্লেড

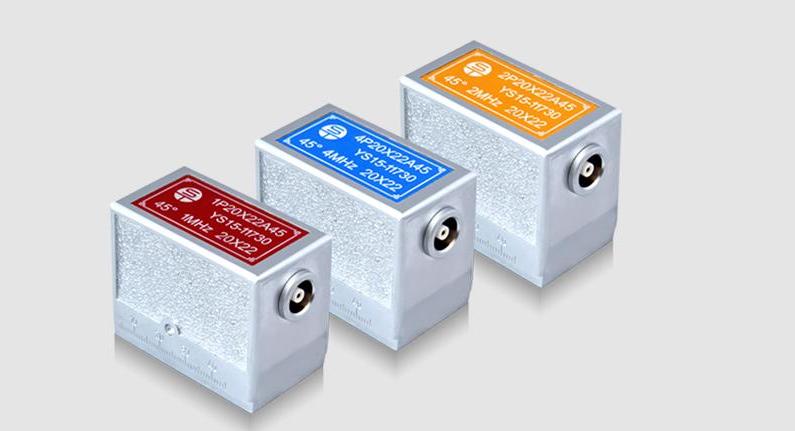

প্রোব স্পেসিফিকেশন
|
মডেল |
ফ্রিকোয়েন্সি |
উপাদানের আকার |
প্রতিসরণ কোণ |
কাছাকাছি ক্ষেত্রের দৈর্ঘ্য |
||
|
মেগাহার্টজ |
মি. |
ইন |
ইস্পাত |
মিমি |
মধ্যে |
|
|
2.5P13x13K1 |
2.5 |
13x13 |
.51x.51 |
45 ডিগ্রী |
44 |
1.7 |
|
2.5P13x13K1.5 |
2.5 |
13x13 |
.51x.51 |
56.3 ডিগ্রী |
44 |
1.7 |
|
2.5P13x13K2 |
2.5 |
13x13 |
.51x.51 |
63.4 ডিগ্রী |
44 |
1.7 |
|
2.5P13x13K2.5 |
2.5 |
13x13 |
.51x.51 |
68.2 ডিগ্রী |
44 |
1.7 |
|
2.5P13x13K3 |
2.5 |
13x13 |
.51x.51 |
71.6 ডিগ্রী |
44 |
1.7 |
|
5P13x13K1 |
5 |
13x13 |
.51x.51 |
45 ডিগ্রী |
88 |
3.5 |
|
5P13x13K1.5 |
5 |
13x13 |
.51x.51 |
56.3 ডিগ্রী |
88 |
3.5 |
|
5P13x13K2 |
5 |
13x13 |
.51x.51 |
63.4 ডিগ্রী |
88 |
3.5 |
|
5P13x13K2.5 |
5 |
13x13 |
.51x.51 |
68.2 ডিগ্রী |
88 |
3.5 |
|
5P13x13K3 |
5 |
13x13 |
.51x.51 |
71.6 ডিগ্রী |
88 |
3.5 |
|
2.5P10x16K1 |
2.5 |
10x16 |
.39x.63 |
45 ডিগ্রী |
42 |
1.7 |
|
2.5P10x16K1.5 |
2.5 |
10x16 |
.39x.63 |
56.3 ডিগ্রী |
42 |
1.7 |
|
2.5P10x16K2 |
2.5 |
10x16 |
.39x.63 |
63.4 ডিগ্রী |
42 |
1.7 |
|
2.5P10x16K2.5 |
2.5 |
10x16 |
.39x.63 |
68.2 ডিগ্রী |
42 |
1.7 |
|
2.5P10x16K3 |
2.5 |
10x16 |
.39x.63 |
71.6 ডিগ্রী |
42 |
1.7 |
|
5P10x16K1 |
5 |
10x16 |
.39x.63 |
45 ডিগ্রী |
84 |
3.3 |
|
5P10x16K1.5 |
5 |
10x16 |
.39x.63 |
56.3 ডিগ্রী |
84 |
3.3 |
|
5P10x16K2 |
5 |
10x16 |
.39x.63 |
63.4 ডিগ্রী |
84 |
3.3 |
|
5P10x16K2.5 |
5 |
10x16 |
.39x.63 |
68.2 ডিগ্রী |
84 |
3.3 |
|
5P10x16K3 |
5 |
10x16 |
.39x.63 |
71.6 ডিগ্রী |
84 |
3.3 |
|
2.5P9x9K1 |
2.5 |
9x9 |
.35x.35 |
45 ডিগ্রী |
21 |
0.8 |
|
2.5P9x9K1.5 |
2.5 |
9x9 |
.35x.35 |
56.3 ডিগ্রী |
21 |
0.8 |
|
2.5P9x9K2 |
2.5 |
9x9 |
.35x.35 |
63.4 ডিগ্রী |
21 |
0.8 |
|
2.5P9x9K2.5 |
2.5 |
9x9 |
.35x.35 |
68.2 ডিগ্রী |
21 |
0.8 |
|
2.5P9x9K3 |
2.5 |
9x9 |
.35x.35 |
71.6 ডিগ্রী |
21 |
0.8 |
|
5P9x9K1 |
5 |
9x9 |
.35x.35 |
45 ডিগ্রী |
42 |
1.7 |
|
5P9x9K1.5 |
5 |
9x9 |
.35x.35 |
56.3 ডিগ্রী |
42 |
1.7 |
|
5P9x9K2 |
5 |
9x9 |
.35x.35 |
63.4 ডিগ্রী |
42 |
1.7 |
|
5P9x9K2.5 |
5 |
9x9 |
.35x.35 |
68.2 ডিগ্রী |
42 |
1.7 |
|
5P9x9K3 |
5 |
9x9 |
.35x.35 |
71.6 ডিগ্রী |
42 |
1.7 |
|
2.5P8x12K1 |
2.5 |
8x12 |
.31x.47 |
45 ডিগ্রী |
25 |
1.0 |
|
2.5P8x12K1.5 |
2.5 |
8x12 |
.31x.47 |
56.3 ডিগ্রী |
25 |
1.0 |
|
2.5P8x12K2 |
2.5 |
8x12 |
.31x.47 |
63.4 ডিগ্রী |
25 |
1.0 |
|
2.5P8x12K2.5 |
2.5 |
8x12 |
.31x.47 |
68.2 ডিগ্রী |
25 |
1.0 |
|
2.5P8x12K3 |
2.5 |
8x12 |
.31x.47 |
71.6 ডিগ্রী |
25 |
1.0 |
|
5P8x12K1 |
5 |
8x12 |
.31x.47 |
45 ডিগ্রী |
50 |
2.0 |
|
5P8x12K1.5 |
5 |
8x12 |
.31x.47 |
56.3 ডিগ্রী |
50 |
2.0 |
|
5P8x12K2 |
5 |
8x12 |
.31x.47 |
63.4 ডিগ্রী |
50 |
2.0 |
|
5P8x12K2.5 |
5 |
8x12 |
.31x.47 |
68.2 ডিগ্রী |
50 |
2.0 |
|
5P8x12K3 |
5 |
8x12 |
.31x.47 |
71.6 ডিগ্রী |
50 |
2.0 |
