মান প্রয়োগের ক্ষেত্র

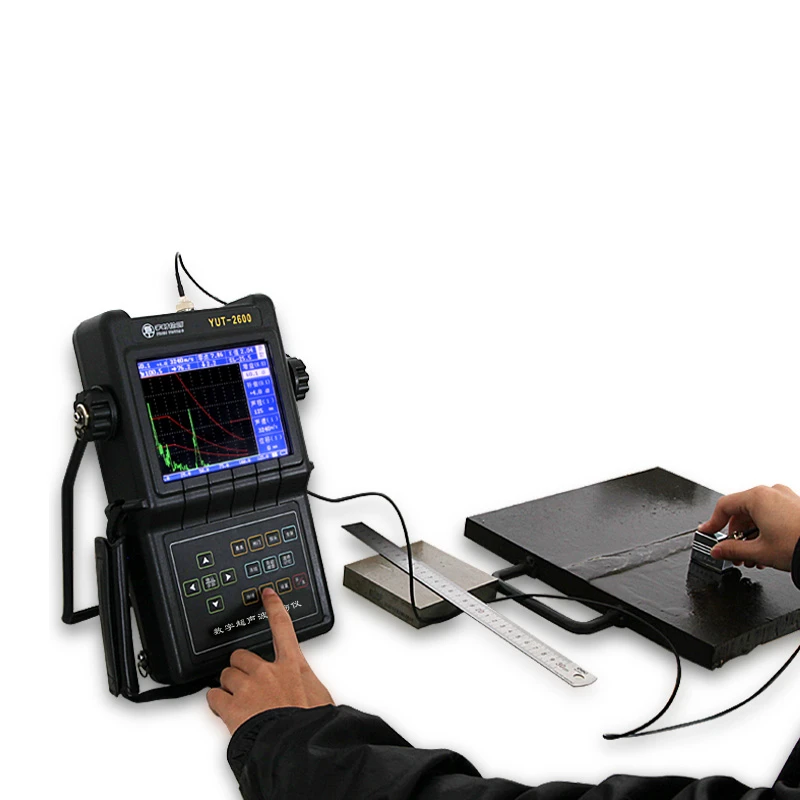

এই নিবন্ধটি স্টেইনলেস স্টিল, টাইটানিয়াম এবং টাইটানিয়াম অ্যালোয়, অ্যালুমিনিয়াম এবং অ্যালুমিনিয়াম অ্যালো, নিকেল এবং নিকেল অ্যালো, কপার এবং কপার অ্যালো কমপোজিট প্লেটগুলির জন্য বেস প্লেটের বেধের চেয়ে বেশি বা 6 মিমি এর চেয়ে বেশি বা সমান চাপের জন্য প্রযোজ্য। বেস প্লেটগুলি সাধারণত কার্বন ইস্পাত, কম অ্যালো স্টিল বা স্টেইনলেস স্টিল। ইউট সিরিজ ব্যবহার করা আল্ট্রাসোনিক ত্রুটি সনাক্তকারীগুলি পুরোপুরি পরীক্ষার মানগুলিতে পৌঁছাতে পারে এবং সঠিক পরিদর্শন ফলাফল পেতে পারে।
অতিস্বনক প্রোব নির্বাচন
প্লেটের বিভিন্ন বেধের জন্য, পরিদর্শকরা সাধারণত নীচের মতো প্রদর্শিত নীতি অনুসারে প্রোবগুলি নির্বাচন করেন:
| বেধ (মিমি) | প্রোব প্রকারটি অভিযোজিত করুন | ফ্রিকোয়েন্সি (মেগাহার্টজ) | উপাদান আকার (মিমি) |
| 6-20 | দ্বৈত-উপাদান সোজা মরীচি তদন্ত | 4-5 |
বিজ্ঞপ্তি ওয়েফার ব্যাস: 10-30 মিমি স্কোয়ার ওয়েফারের পাশের দৈর্ঘ্য: 10-30 মিমি |
| 20-40 | একক-উপাদান সোজা মরীচি তদন্ত | 5 | φ14 মিমি -20 মিমি |
| 40-250 | একক-উপাদান সোজা মরীচি তদন্ত | 2.5 | φ20 মিমি -25 মিমি |
আল্ট্রাসোনিক ত্রুটি ডিটেক্টরের দ্বৈত-উপাদান স্ট্রেইট বিম প্রোবের পারফরম্যান্স প্রয়োজনীয়তাগুলি নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করবে।
দূরত্ব-প্রশস্ততা বৈশিষ্ট্যযুক্ত বক্ররেখা
প্রতিটি বেধে প্রতিধ্বনি উচ্চতা (ইউনিট: ডিবি) পরিমাপ করতে এই অংশের চিত্র {{0} in এ টেস্ট ব্লকটি ব্যবহার করুন। চিত্র A.1 এ প্রদর্শিত বৈশিষ্ট্যযুক্ত বক্ররেখা তৈরি করা হবে, যা নিম্নলিখিত শর্তগুলি পূরণ করবে:
ক) 19 মিমি বেধে প্রতিধ্বনি উচ্চতার মধ্যে পার্থক্য এবং সর্বাধিক প্রতিধ্বনি উচ্চতা 3 ডিবি ~ 6 ডিবি এর মধ্যে থাকবে।
খ) 3 মিমি এবং সর্বাধিক প্রতিধ্বনি উচ্চতার প্রতিধ্বনি উচ্চতার মধ্যে পার্থক্য 3 ডিবি ~ 6 ডিবি এর মধ্যেও থাকবে।
পৃষ্ঠ উচ্চতা প্রতিধ্বনি
সরাসরি যোগাযোগের পদ্ধতি দ্বারা পরীক্ষিত পৃষ্ঠের প্রতিধ্বনির উচ্চতা সর্বাধিক প্রতিধ্বনি উচ্চতার চেয়ে 40 ডিবি কম হবে।
সনাক্তকরণ সংবেদনশীলতা
প্রোবটি সরান এবং ছবিতে প্রদর্শিত পরীক্ষার ব্লকের 5.6 মিমি ফ্ল্যাট-নীচে গর্তের সাথে এটি সারিবদ্ধ করুন। প্রতিধ্বনি উচ্চতা এবং সর্বাধিক প্রতিধ্বনি উচ্চতার মধ্যে পার্থক্যটি -10 ডিবি ~ +2 ডিবি হওয়া উচিত।
পরিদর্শন প্রক্রিয়া
পরিদর্শন পৃষ্ঠ
পরিদর্শন পৃষ্ঠটি সাবস্ট্রেট বা যৌগিক প্লেটের পৃষ্ঠ থেকে বাহিত হতে পারে।
কাপলিং মোড
কাপলিং মোডটি সরাসরি যোগাযোগের পদ্ধতি এবং জল নিমজ্জন পদ্ধতি হতে পারে।
স্ক্যানিং পদ্ধতি
ক) স্ক্যানিং পদ্ধতিটি 50 মিমি ব্যবধানের সাথে ইস্পাত প্লেটের প্রস্থের দিকের সাথে 100% স্ক্যানিং বা সমান্তরাল লাইন স্ক্যানিং হতে পারে।
খ) অন্যান্য স্ক্যানিং ফর্মগুলি চুক্তি, প্রযুক্তিগত চুক্তি বা অঙ্কনের প্রয়োজনীয়তা অনুসারেও ব্যবহার করা যেতে পারে।
গ) গ্রোভ রিজার্ভেশন লাইনের উভয় পক্ষের 50 মিমি মধ্যে 100% স্ক্যানিং করা হবে।
রেফারেন্স সংবেদনশীলতা নির্ধারণ
ক্ল্যাড স্টিল প্লেটের সম্পূর্ণ সম্মিলিত অংশে অতিস্বনক ত্রুটি ডিটেক্টরের তদন্তটি রাখুন এবং প্রথম নীচের তরঙ্গের উচ্চতা ফ্লুরোসেন্ট স্ক্রিনের পুরো স্কেলের 80% এ সামঞ্জস্য করুন। এটি বেসলাইন সংবেদনশীলতা হিসাবে কাজ করে।
সংযুক্ত অঞ্চল নির্ধারণ
যখন প্রথম নীচের তরঙ্গের উচ্চতা ফ্লুরোসেন্ট স্ক্রিনের পুরো স্কেলের 5% এর চেয়ে কম থাকে এবং সেখানে সুস্পষ্ট আনবন্ডড ত্রুটিযুক্ত প্রতিবিম্ব তরঙ্গ (5% এর চেয়ে বেশি বা সমান) থাকে, তখন এই অংশটিকে অনাবৃত অঞ্চল বলা হয়। তদন্তটি সরান যাতে প্রথম নীচের তরঙ্গটি আনবাউন্ড জোনের সীমানা পয়েন্ট হিসাবে প্রোব কেন্দ্রের সাথে স্ক্রিনের পুরো স্কেলের 40% এ উঠে যায়।
