অতিস্বনক বেধ পরিমাপের নীতিগুলি

We are surrounded by invisible sound waves. In media such as water or air, they manifest as mechanical vibrations. *"Ultrasonic wavefrom"are sounds with frequencies exceeding the human hearing limit (generally accepted as >20 কেএইচজেড)। অতিস্বনক পরীক্ষায়, ফ্রিকোয়েন্সিগুলি সাধারণত 500 কেএইচজেড থেকে 20 মেগাহার্টজ পর্যন্ত থাকে।

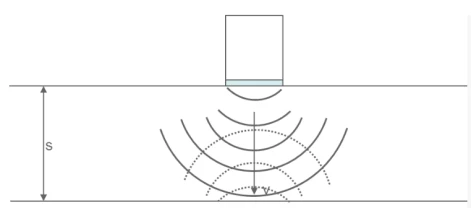

একটি অতিস্বনক তদন্ত অতিস্বনক পালস প্রতিধ্বনি উত্পন্ন করে। প্রতিধ্বনির জন্য সময়টি পরীক্ষার উপাদানগুলির মাধ্যমে ভ্রমণ করার জন্য এবং তদন্তে ফিরে যাওয়ার সময়টি সঠিকভাবে পরিমাপ করা হয়। শব্দ তরঙ্গগুলি বিভিন্ন উপকরণগুলির মধ্যে সীমানা থেকে প্রতিফলিত করে। ট্রান্সডুসার কেবল নাড়ি উত্পন্ন করে না তবে প্রতিধ্বনিগুলি সনাক্ত করে। নির্গত ডাল এবং ব্যাক-ওয়াল ইকো এর মধ্যে সময়ের ব্যবধানটি নিম্নলিখিত সূত্র অনুসারে গণনা করা হয়:

দূরত্ব=শব্দ বেগ (মি/গুলি) x সময়

নাড়িটি শব্দ শক্তির একটি ফেটে, ড্রামকে আঘাত করার অনুরূপ। প্রতিধ্বনি হ'ল এই শব্দটির প্রতিচ্ছবি। তরঙ্গগুলি কাপলিং জেল ব্যবহার করে পরীক্ষার উপাদানের সাথে মিলিত হয় এবং যতক্ষণ না তারা পিছনের প্রাচীর বা অন্য সীমানার মুখোমুখি হয় ততক্ষণ প্রচার করে, তারপরে ট্রান্সডুসারে ফিরে প্রতিবিম্বিত হয়, যা অ্যাকোস্টিক শক্তিটিকে বৈদ্যুতিক শক্তিতে রূপান্তরিত করে। গেজটি রিটার্নিং প্রতিধ্বনিগুলি পর্যবেক্ষণ করে, সময়ের ব্যবধানগুলি প্রায়শই এক সেকেন্ডের মিলিয়নতম পরিমাপ করা হয়। উপাদানের শব্দ গতি প্রেসেট করে, বেধ গণনা করা যেতে পারে।

1। উপাদান শব্দের বেগ গুরুত্বপূর্ণ। শক্ত উপকরণগুলি নরমগুলির চেয়ে দ্রুত সাউন্ড প্রেরণ করে। ধাতব শব্দের বেগ সাধারণত নন ধাতব উপকরণগুলির চেয়ে অনেক বেশি।
2। ক্রমাঙ্কন প্রয়োজনীয়। গেজটি অবশ্যই পরিচিত বেধের রেফারেন্স স্ট্যান্ডার্ডগুলি ব্যবহার করে উপাদানের নির্দিষ্ট শব্দ বেগের সাথে ক্যালিব্রেট করতে হবে।

৩. তাপমাত্রার সাথে উপাদানগুলির শব্দের বেগ পরিবর্তিত হয়, যা পরিমাপের নির্ভুলতাকে প্রভাবিত করে, সুতরাং রেফারেন্স স্ট্যান্ডার্ড এবং পরীক্ষার নমুনাগুলি একই তাপমাত্রায় হওয়া উচিত।

অ-ধ্বংসাত্মক পরীক্ষা (এনডিটি):

পরীক্ষার উপাদানের ক্ষতি বা পরিবর্তন করে না, এটি মহাকাশ, শক্তি এবং অবকাঠামোর মতো শিল্পগুলিতে সমালোচনামূলক উপাদানগুলি পরিদর্শন করার জন্য আদর্শ করে তোলে।

উচ্চ নির্ভুলতা এবং নির্ভুলতা:

গুণমান নিয়ন্ত্রণ এবং সুরক্ষা মূল্যায়নের জন্য নির্ভরযোগ্য পরিমাপ নিশ্চিত করে সঠিকভাবে ক্যালিব্রেট করা হলে মাইক্রন-স্তরের রেজোলিউশন (যেমন, ± 0। 01 মিমি) অর্জন করে।

উপাদান বহুমুখিতা:

ধাতব (ইস্পাত, অ্যালুমিনিয়াম), প্লাস্টিক, কম্পোজিটস, সিরামিকস এবং গ্লাসে কাজ করে, উপাদান পরিবাহিতা বা চৌম্বকীয়তা নির্বিশেষে।

একতরফা অ্যাক্সেস:

পরীক্ষার অবজেক্টের কেবল একপাশে অ্যাক্সেসের প্রয়োজন, সীমাবদ্ধ স্থানগুলিতে বা ইনস্টল করা সরঞ্জামগুলিতে (যেমন, পাইপলাইন, চাপ জাহাজ) পরিদর্শন সক্ষম করে।

রিয়েল-টাইম ফলাফল:

উত্পাদন বা রক্ষণাবেক্ষণ কর্মপ্রবাহগুলিতে দ্রুত সিদ্ধান্ত গ্রহণের সুবিধার্থে তাত্ক্ষণিক বেধের পাঠ সরবরাহ করে।

চ্যালেঞ্জিং পরিবেশে অভিযোজনযোগ্যতা:

চরম তাপমাত্রা, ক্ষয়কারী বায়ুমণ্ডল বা পানির নীচে (বিশেষায়িত প্রোব সহ) অপারেটিং করতে সক্ষম।

উচ্চ সুরক্ষা:

আল্ট্রাসোনিক পরিদর্শনে পরিদর্শকদের জন্য শূন্য বিকিরণ এক্সপোজার রয়েছে।
