ছোট ব্যাসের তামা টিউবগুলিতে বেধ পরিমাপে প্রোব বন্ধনীগুলির ব্যবহারিক প্রয়োগগুলি

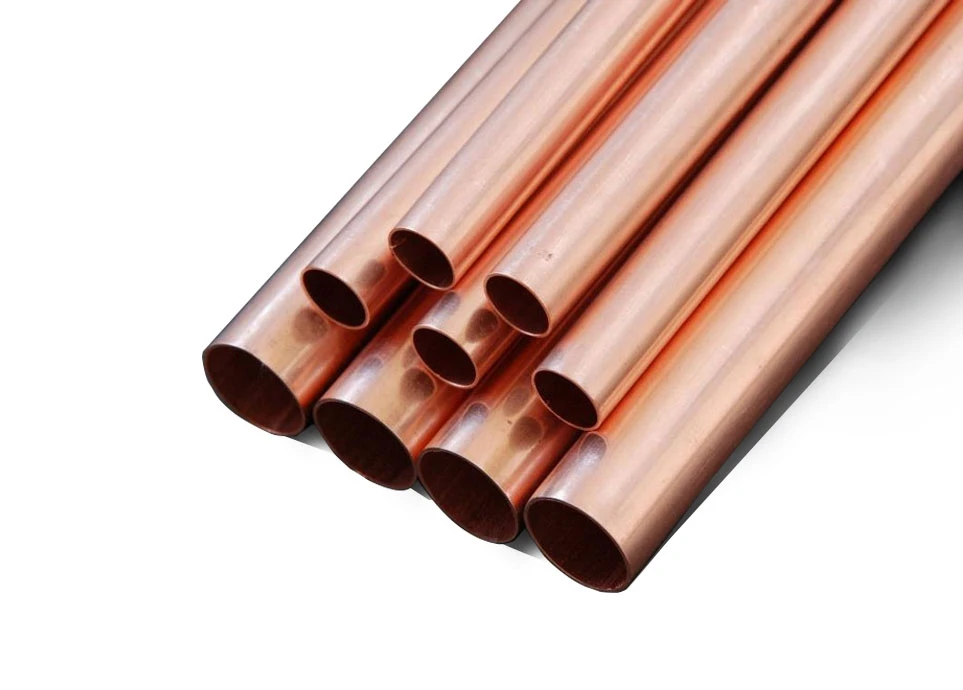

শিল্প উত্পাদন এবং গুণমান পরিদর্শন ক্ষেত্রে, ছোট ব্যাসের তামা টিউবের প্রাচীরের বেধ একটি মূল প্যারামিটার যা সরাসরি তার কর্মক্ষমতা এবং পরিষেবা জীবনকে প্রভাবিত করে . একটি দক্ষ এবং সঠিক পরিমাপের সরঞ্জাম হিসাবে আল্ট্রাসোনিক বেধ গেজকে ছোট ব্যাসের কপার নল সনাক্তকরণে ব্যাপকভাবে ব্যবহৃত হয়েছে.}}}}}}}} ব্যাস কপার টিউব .

অতিস্বনক বেধ গেজগুলি ছোট ব্যাসের তামা টিউবগুলির প্রাচীরের বেধ পরিমাপ করুন অতিস্বনক ডালগুলির প্রতিচ্ছবি . এর নীতির উপর ভিত্তি করে যখন প্রোবটি একটি নির্দিষ্ট ফ্রিকোয়েন্সি এবং কোণে তামা পাইপগুলিতে আল্ট্রাসোনিক ডালগুলি নির্গত করে, তখন তারা প্রতিফলিত হয়, তখন তারা প্রতিফলিত হয় (এয়ার পাইপের মধ্যে ইন্টারফেসটি) প্রতিধ্বনি . যেহেতু প্রদত্ত উপাদানগুলিতে আল্ট্রাসাউন্ড প্রচারের বেগ (ই . জি ., তামা) পরিচিত এবং স্থিতিশীল, তাই প্রাচীরের বেধ সূত্রটি ব্যবহার করে গণনা করা যেতে পারে:

বেধ=(প্রচারের বেগ × সময়) / 2

ছোট ব্যাসের তামা টিউবগুলির জন্য, টিউবটির বক্রতা আল্ট্রাসাউন্ড . এর প্রসারণ পথকে প্রভাবিত করতে পারে সুতরাং, কৌণিক বিচ্যুতি নিশ্চিত করতে এবং পরিমাপের ত্রুটিগুলি হ্রাস করতে নল প্রাচীরের বিরুদ্ধে তদন্তটি অবশ্যই উল্লম্বভাবে শক্ত হতে হবে {1.

(1) যন্ত্রের ক্রমাঙ্কন

জ্ঞাত বেধ এবং উপাদানগুলির একটি স্ট্যান্ডার্ড রেফারেন্স ব্লক ব্যবহার করে উপকরণটি ক্রমাঙ্কন করুন . প্রোবের সাথে কাপল্যান্ট প্রয়োগ করুন, ব্লকে রাখুন এবং প্যারামিটারগুলি সামঞ্জস্য করুন (ই . g .} give, CALLE এর সময় {{{{{}}}}}}}}}}}}}}}}}}}

(২) পরিমাপ পয়েন্ট নির্বাচন করুন

সোজা পাইপ বিভাগগুলির জন্য পাইপ . বরাবর সমানভাবে বিতরণ করা একাধিক পয়েন্ট নির্বাচন করুন, ক্রস-বিভাগে কমপক্ষে 3 পয়েন্ট নির্বাচন করুন (E . g ., প্রতি 60 ডিগ্রি বা 90 ডিগ্রি) . {{{} {}} gomectires এর জন্য, {{}} gomets এর সংখ্যা বৃদ্ধি করা উচিত, ওয়েল হিসাবে, gome ডেন্টস .

(3) তদন্ত স্থাপন এবং পরিমাপ

প্রোবটিতে কাপল্যান্ট প্রয়োগ করুন যাতে এটি ক্যাথেটার অক্ষের জন্য লম্ব হয় এবং সম্পূর্ণ যোগাযোগ নিশ্চিত করতে আলতো করে টিপুন {{0} the পড়াটি স্থিতিশীল না হওয়া পর্যন্ত প্রোবটি স্থির করে রাখুন, তারপরে প্রতিটি পরিমাপের পরে . মানটি রেকর্ড করুন .}

(4) পরিমাপ এবং গড় পুনরাবৃত্তি

প্রতিটি পয়েন্টে কমপক্ষে 3 টি পরিমাপ নিন এবং গড় . গণনা করুন ধারাবাহিক প্রোব অবস্থান এবং চাপ বজায় রাখুন . পৃষ্ঠের অনিয়ম বা অনুপযুক্ত কাপলিংয়ের কারণে আউটলিয়ারদের তদন্ত করুন .

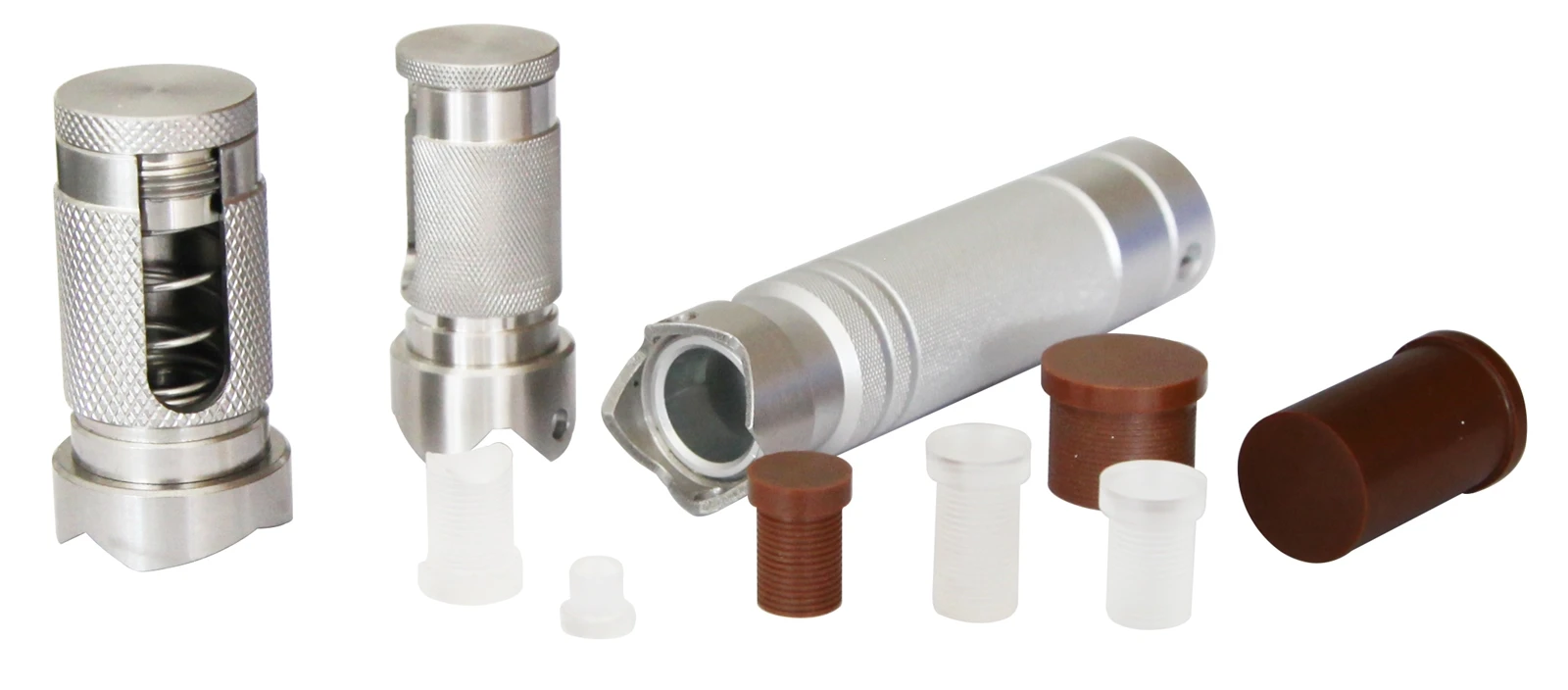

পরিমাপ করা ওয়ার্কপিসের একটি ছোট পরিমাপের পৃষ্ঠ রয়েছে এবং বিলম্বের ব্লকের তীক্ষ্ণ সংকীর্ণ প্রান্তটি পরিমাপ করা উপাদানের পৃষ্ঠের দিকে তদন্তকে লম্ব রাখতে অসুবিধা করে তোলে, যার ফলে সিগন্যাল প্রশস্ততা হ্রাস হতে পারে, বা এমনকি সিগন্যালের সম্পূর্ণ ক্ষতি . এটি পরিমাপের জন্য অসুবিধে করা হয় এবং এটি পরিমাপের জন্য পরিমাপের জন্য অনুসন্ধানটি চালানো প্রয়োজন {inet সমস্যা, আমাদের পক্ষে এই প্রোবগুলি হোল্ডারের সামনের প্রান্তে একটি ভি-আকৃতির খাঁজ দিয়ে বসন্ত-সজ্জিত ধারকদের সাথে সরবরাহ করা কার্যকর, যা পরিদর্শন প্রক্রিয়া চলাকালীন একটি স্থিতিশীল এবং লম্বালম্বী অবস্থায় তদন্তকে সহজ করে তোলে .

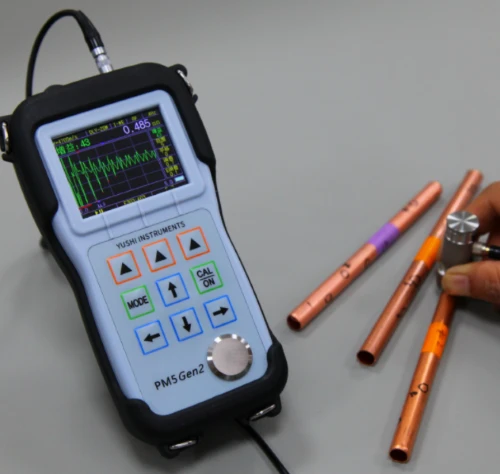

ইউশি পিএম 5 জেন 2 অতিস্বনক বেধ গেজপ্রোব বন্ধনীগুলি দিয়ে ছোট ব্যাসের ধাতব টিউবগুলি পরিমাপ করতে পারে . পরিমাপের ফলাফলগুলিতে দুর্দান্ত পুনরাবৃত্তিযোগ্যতা এবং নির্ভুলতা রয়েছে .
