স্বয়ংচালিত প্লাস্টিক ফুয়েল পাইপের খাঁজের পুরুত্ব পরিমাপের জন্য উচ্চ-নির্ভুলতা ননডেস্ট্রাকটিভ টেস্টিং সলিউশন

একটি স্বয়ংচালিত জ্বালানী সিস্টেমের নিরাপত্তা, নির্ভরযোগ্যতা এবং পরিবেশগত কর্মক্ষমতা মৌলিকভাবে এর মূল সংযোগকারী উপাদানের স্থায়িত্বের উপর নির্ভর করে-প্লাস্টিকের জ্বালানী ফিলার পাইপ. জ্বালানী সরবরাহের জন্য "চ্যানেল" হিসাবে, প্লাস্টিকের জ্বালানী পাইপটিকে অবশ্যই প্রাচীরের বেধের পরিপ্রেক্ষিতে ডিজাইনের বৈশিষ্ট্যগুলি কঠোরভাবে মেনে চলতে হবে। যদি পুরুত্ব খুব পাতলা হয়, তাহলে পাইপের পর্যাপ্ত শক্তির অভাব হতে পারে এবং জ্বালানীর চাপ বা কম্পনের অধীনে ফুটো হওয়ার ঝুঁকিতে পড়তে পারে, যা নিরাপত্তার ঝুঁকি তৈরি করে। বিপরীতভাবে, যদি প্রাচীরটি খুব পুরু হয়, তাহলে এটি গাড়ির সামগ্রিক ওজন এবং উত্পাদন খরচ বাড়িয়ে তুলবে এবং এমনকি সমাবেশের সামঞ্জস্যকে প্রভাবিত করতে পারে। তাই, প্লাস্টিকের জ্বালানী পাইপের পুরুত্ব এবং অভ্যন্তরীণ কাঠামো (যেমন বহু-স্তরের অবস্থা) সঠিকভাবে পরিমাপ করা স্বয়ংচালিত উপাদানগুলির গুণমান নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ পদক্ষেপ।

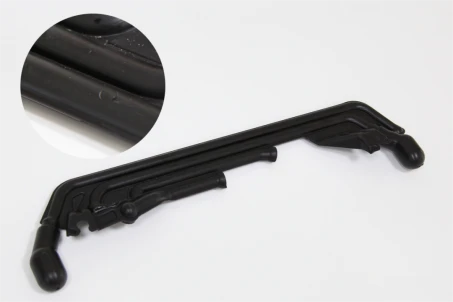

সম্প্রতি, একটি স্বয়ংচালিত যন্ত্রাংশ প্রস্তুতকারক আমাদেরকে তার প্লাস্টিকের জ্বালানী ফিলার পাইপের নমুনা পরীক্ষা করার জন্য কমিশন দিয়েছে। প্রাথমিক উদ্দেশ্য ছিল প্রাচীরের পুরুত্ব নকশার বৈশিষ্ট্যগুলি পূরণ করে কিনা তা মূল্যায়ন করা এবং পরিদর্শন করা স্থানে উপরের এবং নীচের স্তরগুলির মধ্যে কোন ডিলামিনেশন ত্রুটি বিদ্যমান কিনা তা যাচাই করা।

পরিমাপের সুযোগ:
পুরুত্বের পরিমাপ অবশ্যই প্লাস্টিকের জ্বালানী পাইপের বাইরের বাঁকানো পৃষ্ঠ এবং খাঁজ অঞ্চলগুলিকে আবৃত করতে হবে, একই সাথে দ্বৈত-স্তরের কাঠামোর মধ্যে সম্ভাব্য বিচ্ছিন্নতা সনাক্ত করার সময়।

নির্ভুলতা প্রয়োজন:
অনুমোদিত পরিমাপের ত্রুটি অবশ্যই ±0.03 মিমি এর কম বা সমান হতে হবে, যা উল্লেখযোগ্যভাবে প্রচলিত নন-ধাতু উপাদান পরীক্ষার নির্ভুলতাকে অতিক্রম করে এবং তাই একটি বিশেষ সমাধানের প্রয়োজন।

পরীক্ষা পদ্ধতি:
নমুনা কাঠামোর ক্ষতি এড়াতে সম্পূর্ণ প্রক্রিয়াটি অবশ্যই ধ্বংসাত্মক হতে হবে, যাতে পরীক্ষার পরে নমুনাগুলি পুনঃব্যবহারযোগ্য বা সংরক্ষণাগারের উদ্দেশ্যে উপযুক্ত থাকে।

উপাদান ক্ষয়:
পিপি (পলিপ্রোপিলিন) উচ্চ অতিস্বনক ক্ষয় সহ একটি উপাদান, যা সংকেত সংক্রমণ এবং প্রতিধ্বনি গ্রহণকে দুর্বল করে।

বাঁকা সারফেস কাপলিং অসুবিধা:
জ্বালানী পাইপের বাইরের চাপের পৃষ্ঠের একটি বড় বক্রতা পরিসীমা (ব্যাস 10-20 মিমি), যা প্রোবের পক্ষে সামঞ্জস্যপূর্ণ সংযোগ অর্জন করা কঠিন করে তোলে।

খাঁজগুলিতে সীমিত স্থান:
খাঁজ এলাকার যোগাযোগের প্রস্থ মাত্র 2-5 মিমি, যার গভীরতা 6 মিমি। সংকীর্ণ জ্যামিতি স্থিতিশীল প্রোব বসানোকে বাধা দেয় এবং সহজেই অতিস্বনক অন্ধ অঞ্চলে পরিণত হয়, যার ফলে খাঁজ নীচের ইন্টারফেস থেকে সংকেতগুলি ক্যাপচার করা কঠিন হয়।

ওয়ার্কপিসের বৈশিষ্ট্য এবং সংশ্লিষ্ট পরীক্ষার চ্যালেঞ্জগুলির প্রতিক্রিয়া হিসাবে, আমরা এর উপর ভিত্তি করে একটি কাস্টমাইজড সমাধান তৈরি করেছি"বিভিন্ন এলাকার জন্য অনুসন্ধান অভিযোজন + পার্থক্যযুক্ত কাপলিং পদ্ধতি।"এটি নিশ্চিত করে যে পরিমাপের নির্ভুলতা উপাদানের সমস্ত অঞ্চলে প্রয়োজনীয় মান পূরণ করে।

বাইরের বাঁকা পৃষ্ঠ:
একটি ব্যবহার করে পরিমাপ করা হয়একটি ছোট-ব্যাসের প্রোবের সাথে মিলিত যোগাযোগের পদ্ধতি.

কর্মক্ষমতা (নিচে দেখানো হয়েছে):
পরিমাপের পুনরাবৃত্তিযোগ্যতা ত্রুটি ±0.025 মিমি থেকে কম বা সমান, ±0.03 মিমি নির্ভুলতার প্রয়োজনীয়তা পূরণ করে। অপারেশনটি দক্ষ এবং ব্যবহারকারী বান্ধব-প্রতিটি পরিমাপ বিন্দু মাত্র গ্রহণ করে3-5 সেকেন্ড.

খাঁজ এলাকা:

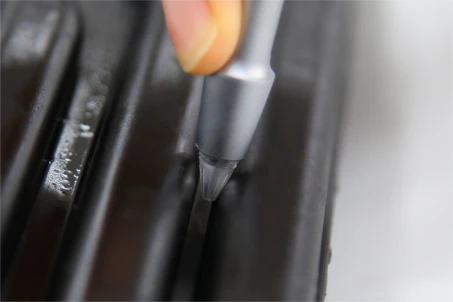

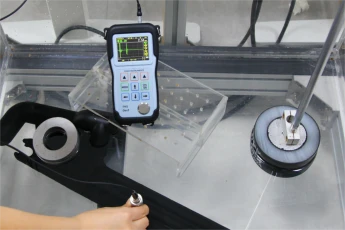

একটি ব্যবহার করে পরিমাপ করা হয়নিমজ্জন-টাইপ প্রোব.

মৌলিকভাবে সংযোগের অসুবিধা এবং অন্ধ অঞ্চলগুলিকে মোকাবেলা করতে, কনিবদ্ধ নিমজ্জন অতিস্বনক প্রোবব্যবহার করা হয় এটি অতিস্বনক শক্তিকে সঠিকভাবে সনাক্তকরণ নিশ্চিত করে, খাঁজের মধ্যে লক্ষ্যবস্তু অঞ্চলে সুনির্দিষ্টভাবে কেন্দ্রীভূত করতে সক্ষম করে।

ব্যবহৃত যন্ত্র

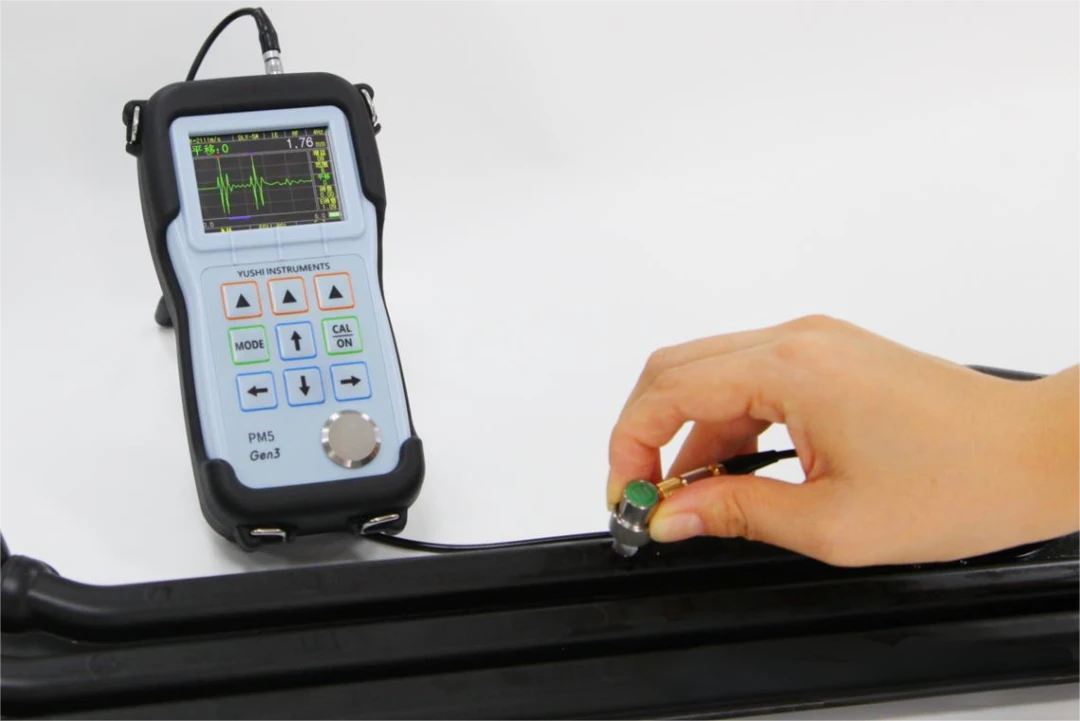

ইউশি ইন্সট্রুমেন্টের PM5 Gen3 আল্ট্রাসোনিক থিকনেস গেজ এই পরীক্ষার প্রকল্পের জন্য নির্বাচিত হয়েছিল। এর মাল্টি-মোড অভিযোজনযোগ্যতা এবং শক্তিশালী বিরোধী-হস্তক্ষেপ নকশা উচ্চ-নির্ভুলতা পরিমাপ অর্জনের মূল ভিত্তি হিসেবে কাজ করে।

যন্ত্রের মূল সুবিধা:

মাল্টি-মোড পরিমাপ স্যুইচিং:
যন্ত্রের মধ্যে বিরামহীন সুইচিং অনুমতি দেয়যোগাযোগএবংনিমজ্জনমোড, ডিভাইসটি প্রতিস্থাপন না করেই বাইরের বাঁকা পৃষ্ঠ এবং খাঁজ পরিদর্শন উভয়ই সক্ষম করে, কার্যক্ষম দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
উপরন্তু, গতিশীল লাভ সমন্বয় ফাংশন স্বয়ংক্রিয়ভাবে সংকেত ক্ষয় করার জন্য ক্ষতিপূরণ দেয়, নিশ্চিত করে যে এমনকি দুর্বল প্রতিধ্বনিও সঠিকভাবে সনাক্ত করা হয়েছে।

প্রশস্ত অ্যাপ্লিকেশন অভিযোজনযোগ্যতা:
স্বয়ংচালিত প্লাস্টিকের জ্বালানী ফিলার পাইপের বাইরে, যন্ত্রটির বেধ পরিমাপের জন্যও প্রয়োগ করা যেতে পারেপ্লাস্টিকের পাইপলাইন, যৌগিক উপাদান উপাদান, এবং অ{0}} ধাতব পাত্র, যেমন শিল্পের জন্য একটি সমন্বিত ননডেস্ট্রাকটিভ টেস্টিং সমাধান প্রদান করেস্বয়ংচালিত, রাসায়নিক, এবং বাড়ির যন্ত্রপাতি.

বাস্তবায়নের মাধ্যমেবাঁকা পৃষ্ঠের জন্য ছোট-ব্যাসের প্রোবের কাস্টমাইজড সমাধানএবংগ্রুভ ব্লাইন্ড জোন কাটিয়ে উঠতে ফোকাসড নিমজ্জন প্রোব, এর প্রযুক্তিগত সহায়তার সাথে মিলিতইউশিযন্ত্রPM5 Gen3 আল্ট্রাসনিক থিকনেস গেজ, আমরা সফলভাবে অর্জন করেছিউচ্চ-নির্ভুলতা ননডেস্ট্রাকটিভ টেস্টিংস্বয়ংচালিত পিপি প্লাস্টিকের জ্বালানী ফিলার পাইপগুলির বাইরের বাঁকা পৃষ্ঠ এবং খাঁজ উভয় ক্ষেত্রেই।

এই সমাধানটি শুধুমাত্র জটিল জ্যামিতি (বাঁকা পৃষ্ঠ এবং সরু খাঁজ) সহ অধাতু উপাদানগুলির পরিমাপের চ্যালেঞ্জগুলিকে মোকাবেলা করে না বরং স্বয়ংচালিত যন্ত্রাংশ নির্মাতাদেরও প্রদান করেনির্ভরযোগ্য মান নিয়ন্ত্রণ পদ্ধতি, তাদের সাহায্য করাউৎসে জ্বালানী সিস্টেম নিরাপত্তা ঝুঁকি প্রশমিতএবং নিশ্চিত করাযানবাহন অপারেশন নিরাপত্তা এবং পরিবেশগত কর্মক্ষমতা.
