ইউ-টিউব এবং সর্প নল সম্পর্কে
1. ইউ-টিউব
কাঠামো: "ইউ" অক্ষরের মতো আকৃতির, 180 ডিগ্রি স্মুথ কনুইয়ের মাধ্যমে পাইপগুলিকে সংযুক্ত করে।
ব্যবহার: টিউবগুলি ইনস্টল এবং ভেঙে ফেলা সহজ, তাপীয় প্রসারণ এবং সংকোচনের বা কম্পনের কারণে সৃষ্ট চাপকে কুশন করে।
সুবিধা: স্থান-সঞ্চয়, সহজ রক্ষণাবেক্ষণ, তরল প্রবাহের প্রতিরোধের হ্রাস।
2.serpentine টিউব
কাঠামো: একটি অবিচ্ছিন্ন "এস" আকার গঠনের জন্য একই বিমানটিতে বেশ কয়েকবার বাঁকুন।
ব্যবহার: পাইপিংয়ের যোগাযোগের ক্ষেত্রটি প্রসারিত করুন (যেমন রেডিয়েটার) এবং জটিল স্থানচ্যুতি প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিন।
সুবিধা: উচ্চ তাপ স্থানান্তর দক্ষতা, স্থান-সঞ্চয় ইনস্টলেশন, ভাল নমনীয়তা।
3.কম ব্যবহৃত উপকরণ
কার্বন ইস্পাত (যেমন 20# ইস্পাত): অর্থনৈতিক এবং টেকসই, সাধারণ পরিবেশের জন্য উপযুক্ত।
অ্যালো স্টিল (যেমন 15crmo): উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধের, শিল্প সরঞ্জামের জন্য ব্যবহৃত।
স্টেইনলেস স্টিল (যেমন 316L): অ্যান্টি-জারা, রাসায়নিক বা খাদ্য শিল্পের জন্য উপযুক্ত।

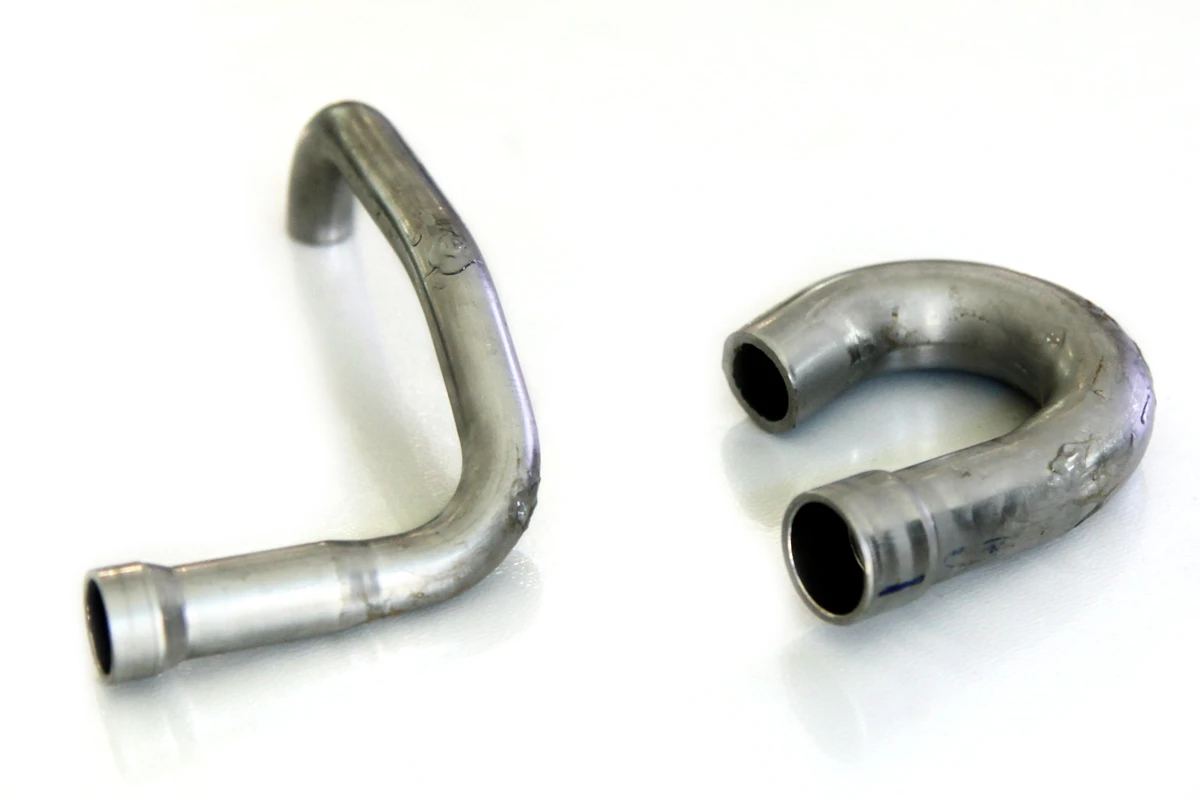

পরীক্ষিত নমুনা
আমরা 15-20 মিমি এবং 2 এর বেধের ব্যাস পরিসরে টিউবিং নির্মাতাদের কাছ থেকে ইউ-টিউব এবং সর্পযুক্ত টিউবগুলির নমুনা পেয়েছি। 0 মিমি। গ্রাহক প্রাচীরের বেধ, বিশেষত টেনসিল আর্কের বেধ পরিমাপ করার জন্য অনুরোধ করেছেন। ইউ-টিউবগুলির পরামিতিগুলির মধ্যে মাত্রা, স্পেসিফিকেশন এবং ওজন অন্তর্ভুক্ত রয়েছে। বেধ অন্যতম গুরুত্বপূর্ণ পরামিতি, যা নলটির শক্তি, পরিষেবা জীবন এবং সুরক্ষাকে সরাসরি প্রভাবিত করে।
বেধ পরিমাপ বিশ্লেষণ
ইউ-টিউবস এবং সর্পযুক্ত টিউবগুলির বাঁকের বৃত্তাকার অংশের বেধের জন্য উচ্চ প্রয়োজনীয়তা রয়েছে। কেবল যখন বেধ নির্দিষ্ট স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে, তারা নির্দিষ্ট চাপ সহ্য করতে পারে এবং সাধারণ ব্যবহার নিশ্চিত করতে পারে।
অতিস্বনক বেধ গেজগুলি ওয়ার্কপিসের একপাশ থেকে একটি ওয়ার্কপিসের প্রাচীরের বেধ সঠিকভাবে, নির্ভরযোগ্যভাবে এবং বারবার পরিমাপ করতে পারে।
বেধ গেজ প্রোব নির্বাচন পরিমাপের জন্য খুব গুরুত্বপূর্ণ। পরিমাপ করার সময়, উপযুক্ত বেধ গেজ এবং তদন্ত নির্বাচন করতে ওয়ার্কপিসের বেধ, আকৃতি এবং উপাদানগুলি বিবেচনায় নেওয়া উচিত।
নমুনা উপাদানের ছোট বেধের পরিসীমা বিবেচনা করে, আমরা 15 মি -20 মেগাহার্টজ এবং 3-6 মিমি এর একটি প্রোব যোগাযোগের ব্যাস সহ ইউশি পিএম 5 জেন 2 আল্ট্রাসোনিক বেধ গেজের প্রস্তাব দিই।
বেধ পরিমাপের ফলাফল
15 এম 6 প্রোবটি নিয়মিত টিউবিং পরিমাপ করতে ব্যবহার করা যেতে পারে। যদি টিউবটির ব্যাসটি পরিমাপ করা হয় তবে 50 মিমি বা আর-এঙ্গেল 15 মিমি এর চেয়ে কম হয় তবে 3 মিমি এর যোগাযোগের পৃষ্ঠের সাথে একটি তদন্ত ব্যবহার করার পরামর্শ দেওয়া হয়।
ছোট যোগাযোগের পৃষ্ঠের কারণে, বিলম্বের ব্লকের শেষের দিকে উপাদানটির পৃষ্ঠের লম্ব থাকা কঠিন থাকা কঠিন, যার ফলে একটি ছোট বা এমনকি কোনও ইকো সিগন্যালও হয় না। এই ক্ষেত্রে, একটি প্রোব ধারককে ছোট পরিমাপের পৃষ্ঠের তদন্তটি দম্পতি করতে ব্যবহার করা যেতে পারে, যার ফলে আরও স্থিতিশীল পরিমাপ, পরিষ্কার প্রতিধ্বনি এবং সঠিক পরিমাপকৃত মান হবে।
